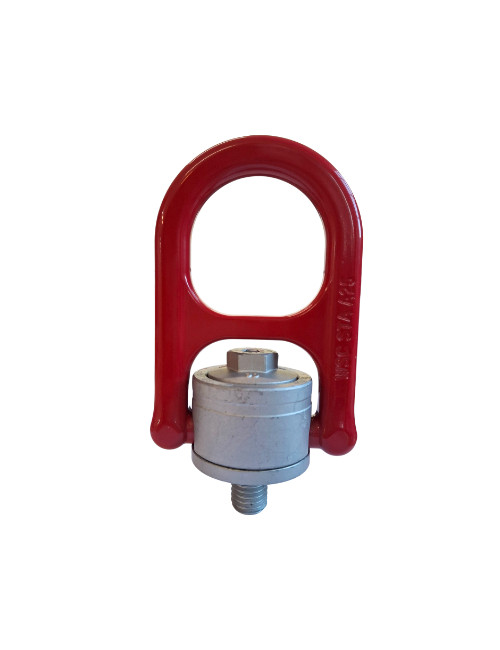

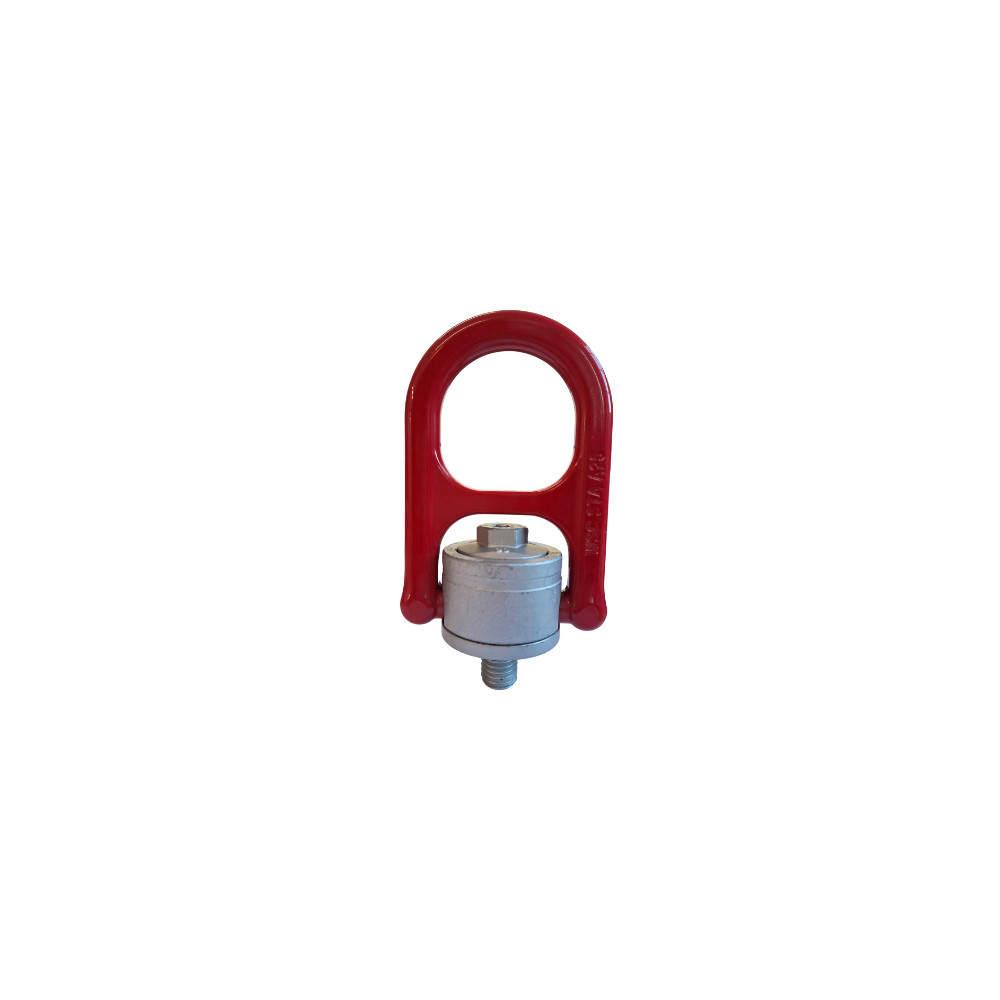

Swivel Hoist Ring grade 80 UNC Thread WSC

WLL: 0,5 - 4,0 t

ZINC_hot_dip_galvanized.png    grade_100_PN_EN_1677-4.png



Swivel Hoist Ring grade 80 UNC Thread WSC

  • Made in grade 8
  • Safety rate 4:1
  • Used, among others, as the attachment point for machine and lifting
  • Lug rotates 360°, tilts 180°
  • The screws are equipped with bearings and can be rotated under load
  • Protected against corrosion by powder-coated in red

Marked on  product : producers sign, sign CE, type, class, number of faction.


Code WLL
[t]		 Thread UNC E
[mm]		 A
[mm]		 B
[mm]		 C
[mm]		 F
[mm]		 G
[mm]		 V
[mm]		 S
[mm]		 SW
[mm]		 K
[mm]		 Nm Mass
[kg]
WSC 08 (5/16) 0,5 5/16" - 18 12 33 35 30 85 56 10 6 13 11 15 0,3
WSC 10 (3/8) 0,6 3/8" - 16 15 33 35 30 85 56 10 6 13 11 15 0,3
WSC 11 (7/16) 0,9 7/16" 20 33 35 30 85 56 10 6 13 11 15 0,3
WSC 12 (1/2) 1,0 1/2" - 13 20 33 35 30 85 56 10 6 13 11 15 0,3
WSC 14 (9/16) 1,5 9/16" 20 50 55 46 130 85 15 8 19 13 30 1
WSC 16 (5/8) 1,6 5/8" - 11 23 50 55 46 130 85 15 8 19 13 30 1
WSC 19 (3/4) 2,4 3/4" - 10 30 65 66 58 160 109 18 10 27 16 80 2
WSC 22 (7/8) 3,0 7/8" - 9 36 65 66 59 163 109 18 10 27 16 90 2
WSC 25 (1) 4,0 1" - 8 37 65 66 59 163 109 19 10 27 16 110 2


Method of lifting

Metoda podnoszenia 2.png

Metoda podnoszenia G.png

Metoda podnoszenia 3.png

Metoda podnoszenia 3.png

 Metoga ponoszenia G1.png

Metoda podnoszenia G3.png

Quantity of legs

 1

2

 1

2

2

2

3+4

 3+4

Angle

 0°

 0°

 90°

 90°

0-45°

45-60°

asymmetry

0-45°

45-60°

 asymmetry

Code

 Diameter of thread UNC

WLL [t]
WSC 08 (5/16) 5/16 0,8 1,6 0,5 1 0,7 0,5 0,5 1,1 0,75 0,5
WSC 10 (3/8) 3/8 1 2 0,6 1,2 0,84 0,6 0,6 1,3 0,9 0,6
WSC 11 (7/16) 7/16 1,2 2,4 0,8 1,6 1,12 0,8 0,8 1,68 1,2 0,8
WSC 12 (1/2) 1/2 1,2 2,4 0,8 1,6 1,12 0,8 0,8 1,68 1,2 0,8
WSC 14 (9/16) 9/16 2,5 5,0 1,5 3,0 1,8 1,2 1,2 2,8 2,5 1,5
WSC 16 (5/8) 5/8 2,6 5,2 1,6 3,2 2,24 1,6 1,6 3,36 2,4 1,6
WSC 19 (3/4) 3/4 3,6 7,2 2,4 4,8 3,36 2,4 2,4 5 3,6 2,4
WSC 22 (7/8) 7/8 4,5 9 3 6 4,2 3 3 6,3 4,5 3
WSC 25 (1) 1 7,2 14,4 4 8 5,6 4 4 8,4 6 4

WLL - working load limit
